Im Prinzip 12 Bit als Kombination aus den 6 Adressleitungen und den 8 Datenleitungen.
Allerdings ist der Adressraum in 2K Blöcke unterteilt.
Das prinzipielle Address-mapping sieht so aus:
Komponente/Chip | Addresse (Signale ADB6..1) |
|
2k ROM | 000 XXX | Muss ein ROM sein |
2k ROM/RAM | 001-XXX |
|
... |
|
|
2k ROM/RAM | 101-XXX |
|
2k ROM/RAM/IO | 110-XXX | 2k RAM/ROM oder 8 -Indirekt Addr-IO |
IO | 111-000 111-001 ... 111-111 | Direkt IO0 / Indirekt IO 38H(56D) Direkt IO1 / Indirekt IO 39H(57D) ... Direkt IO7 / Indirekt IO 3FH(63D) |
|
|
|
Pro Baustein (z.B. MP282/LP600 oder LP1000) gibt es einen 2kByte großen Adressraum, der von dem eingebauten Programmcounter angesteuert wird:
ADB6..5 kommt immer aus den Bits 6,5,4 des Y-Registers.
Der Baustein gibt die Programmdaten aus wenn die Adresse 6..4 mit der Einstellung an den Pins „PAD“ 3.1 übereinstimmt. Beim Lesen der Opcodes zählt der Programmcounter einfach hoch.
Die internen Register Q,Z bleiben unverändert wenn ein anderes Modul selektiert wird (im Y-Register)
Der Programmcounter wird nur bei Sprüngen (JMP, JAZ usw) und beim Unterprogrammaufruf (JSB) neu geladen. Aus dem Opcode werden die unteren 11 Adressbits gebildet. Die oberen drei Bits kommen aus den Bits 4..6 des Y-Registers.

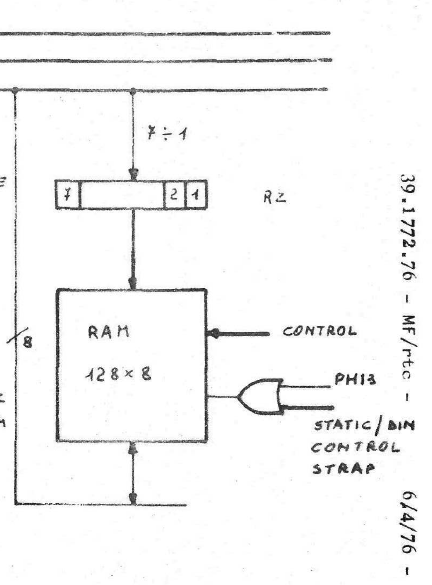

Der externe RAM-Bereich kann nur über das „Z-Register“ in dem jeweiligen Modul angesprochen werden: Ein Baustein (z.B. SGS-M383) wird über die Adressleitungen ADB6..1 ausgewählt. Die Leitungen ADB6..1 kommen beim RAM-Zugriff aus dem X-Register.
Auf das RAM kann indirekt nun wie folgt zugegriffen werden:
las 1 ; lade 1 ->Akku
sax ; Akku->X-reg (= RAM-Modul 1 untere 256 Bytes)
lal 10H ; Beispieladresse im RAM
szx ; akku -> Z-register(X-Reg) / ins 1 RAM-Modul Z-Reg
; nun Schreiben
six ; akku -> RAM(Y-Reg,Z-Reg) / Schreibe ins Modul X an die Stelle Z
: Lesen
lix ; RAM(Y-Reg,Z-Reg) -> Akku
a) IO-Select - SGS 4 Bit Vergleich mit A6..3:
-> Adresse A6..4: 110 nur indirekt Adressierbar
-> Adresse A6..4: 111 direkt (IN 0..7,OUT 0..7)+indirekt Adressierbar
b) IOSelect - GIM: 3-bit Vergleich mit A6..4 -> direkt und indirekt Adressierbar

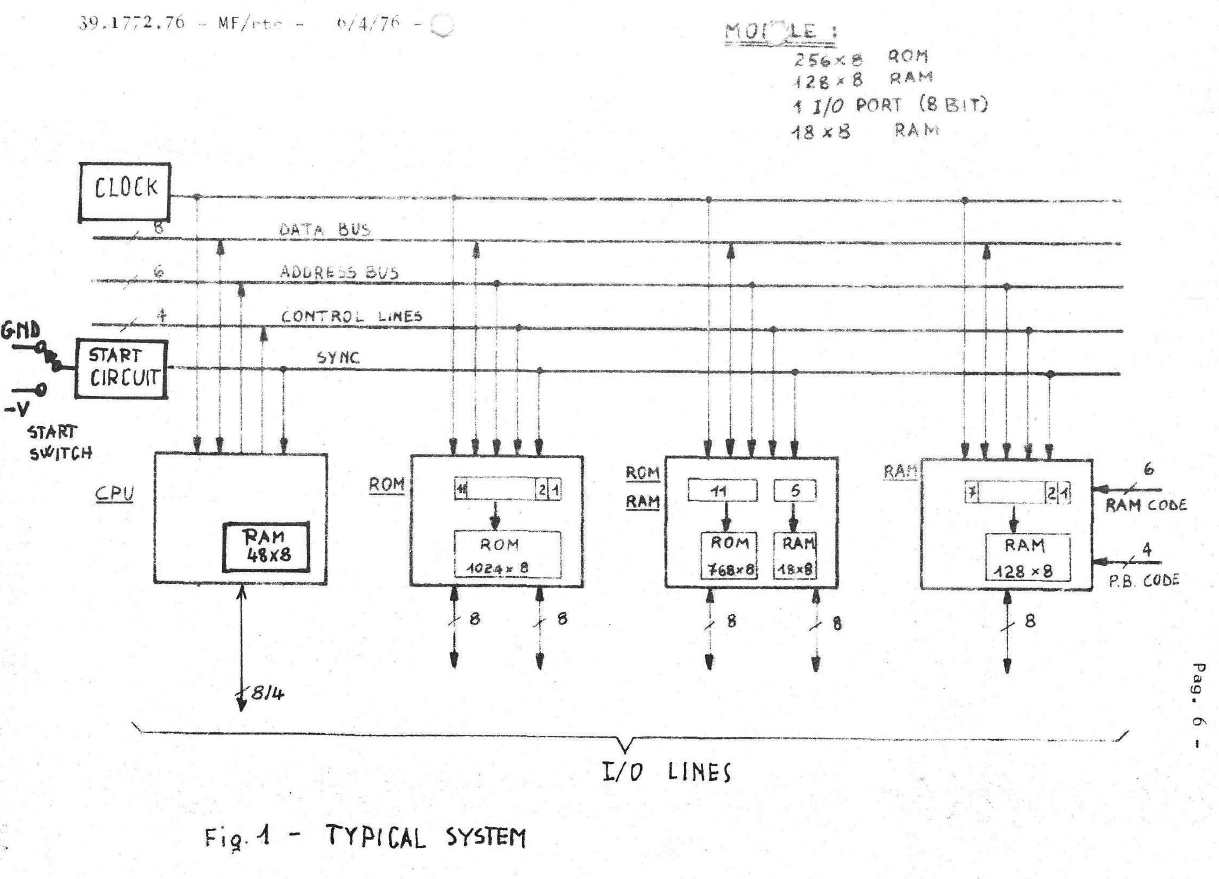

Ein „typisches“ System:
-------------------------------------------------------------------------------------------------------------
